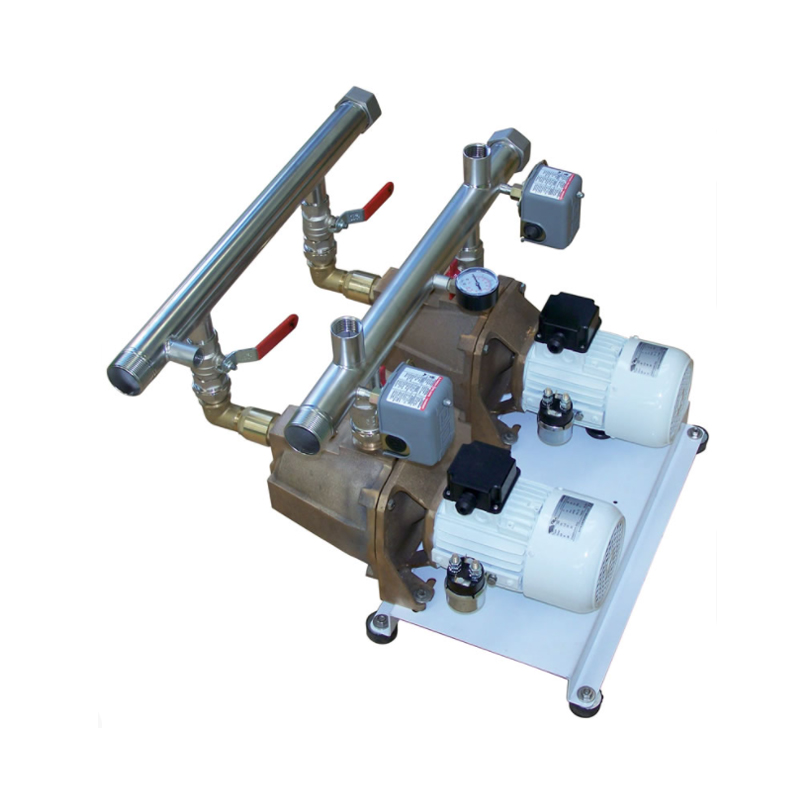

结构特点
No. 02 自吸泵型号“J-INOX”、“MG-INOX”或“JBR”（电压和性能如下表所示）
04号球阀（进口02号，出口02号）
No. 02 进口止回阀
No. 02 手动重启压力开关。
01 号压力表。
不锈钢制成的歧管
“Omega” 底座采用防震不锈钢制成。
使用范围
不含固体杂质的液体
液体温度范围：+0 至 +50 °C（GD-JBR 系列为 + 70°C）
泵体内静压：最大 6 bar。
应要求提供配件
圆柱形油箱采用涂漆钢或不锈钢制成，容量从 20 升到 500 升不等。
减压器
| 型号 | 材质 | 泵1电压(V) | 泵2电压(V) | 功率(kW) | 吸收电流(A) | 转速(RPM) | 最大流量(l/min.) | 最高扬程(m) |
|---|---|---|---|---|---|---|---|---|
| GD-J/1 | 不锈钢 | 24 | 24 | 0.15 | 10 | 2800 | 40 | 6 |
| GD-J/2 | 不锈钢 | 230/230÷400 | 230/230÷400 | 0.15 | 4.5 | 2800 | 40 | 6 |
| GD-J/3 | 不锈钢 | 24 | 230/230÷400 | 0.15 | 1.7 | 2800 | 40 | 6 |
| GD-MG/1 | 不锈钢 | 24 | 24 | 0.15 | 1.5÷1 | 2800 | 40 | 6 |
| GD-MG/2 | 不锈钢 | 230/230÷400 | 230/230÷400 | 0.37 | 18 | 2800 | 80 | 13 |
| GD-MG/3 | 不锈钢 | 24 | 230/230÷400 | 0.37 | 8.5 | 2800 | 80 | 13 |
| GD-JBR/1 | 青铜 | 24 | 24 | 0.6+0.6 | 28+28 | 2600 | 55+55 | 3.6 |
| GD-JBR/2 | 青铜 | 230/230÷400 | 230/230÷400 | 0.6+0.6 | - | 2800 | 55+55 | 5 |
| GD-JBR/3 | 青铜 | 24 | 230/230÷400 | 0.6+0.6 | 28+/ | 2800 | 55+55 | 5 |
| GD-JBR 2/1 | 青铜 | 24 | 24 | 0.75+0.75 | 45+45 | 2800 | 75+75 | 4 |
| GD-JBR 2/2 | 青铜 | 230/230÷400 | 230/230÷400 | 0.75+0.75 | - | 2800 | 75+75 | 4.2 |
| GD-JBR 2/3 | 青铜 | 24 | 230/230÷400 | 0.75+0.75 | 45+/ | 2800 | 75+75 | 4.2 |
| GD-JBR 3/1 | 青铜 | 24 | 24 | 1.1+1.1 | 60+60 | 2800 | 100+100 | 5 |
| GD-JBR 3/2 | 青铜 | 230/230÷400 | 230/230÷400 | 1.1+1.1 | - | 2800 | 100+100 | 5 |
| GD-JBR 3/3 | 青铜 | 24 | 230/230÷400 | 1.1+1.1 | 60+/ | 2800 | 100+100 | 5 |
| GD-JBR 4/2 | 青铜 | 230/230÷400 | 230/230÷400 | 1.5+1.5 | - | 2800 | 160+160 | 5 |
| GD-JBR 5/2 | 青铜 | 230÷400 | 230÷400 | 2.2+2.2 | - | 2800 | 160+160 | 6 |
24V：直接电流
230M、50Hz：单相交流电
230÷400T、50Hz：三相交流电
可根据要求提供 50Hz 和 60Hz 的其他电压。
